Konfigurace osazovacího automatu SMD M10V
Datum: 26.02.2024
|
Kategorie: Odborné vysvětlivky
| Osazovací automat SMD M10V Mechatronika je vynikající model pro prototypy a krátké série SMD. Cena osazovacího automatu M10V Mechatronika je srovnatelná s cenou osazovacích manupulátorů SMD. |
 |
|

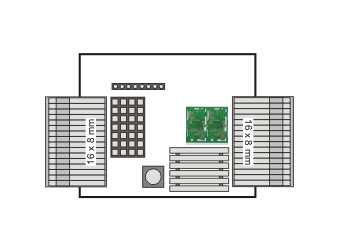

Konfigurace A Příklad běžné konfigurace s páskovými, bulk a strip podavači. Konfigurace je typická pro DPS s menším počtem typů SMD. |

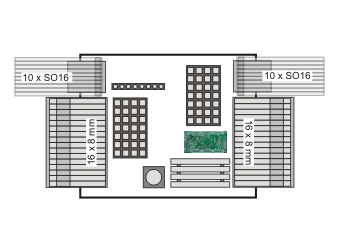

Konfigurace B Příklad kombinované konfigurace s páskovými, tyčovými, bulk a strip podavači. |
 |
 |
|
Příklad konfigurace:
|
Příklad konfigurace:
|
|

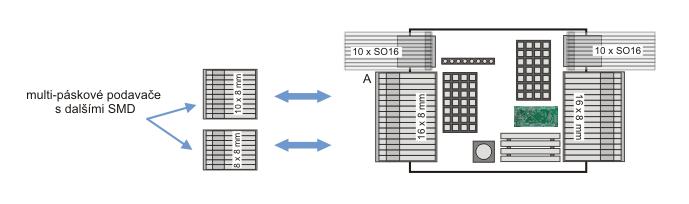

Konfigurace C V případech, kdy nestačí standardní pozice podavačů SMD, je možné jednotlivé podavače měnit během vlastního osazování SMD. Osazovací automat M10V Mechatronika je ideální pro krátké série s vysokým počtem typů SMD. Poměr ceny a výkonu jednoho páskového podavače je natolik příznivá, že je možné si zakoupit několik multi-páskových podavačů i mimo standardní pozice automatu. |
|
 |
|

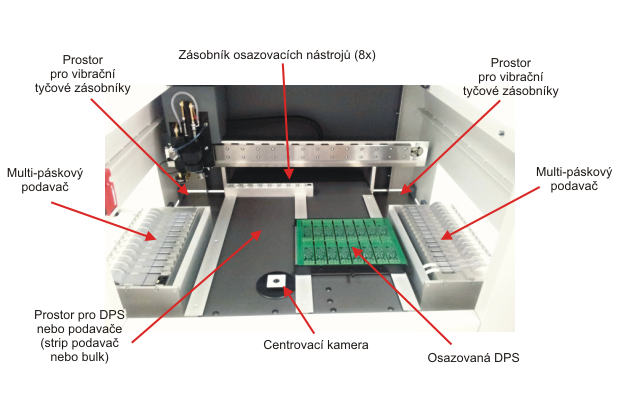

| Popis osazovacího prostoru automatu M10V | |
 |
|
