Sada HAKKO FX-888D + FX-8804 + příslušenství II.

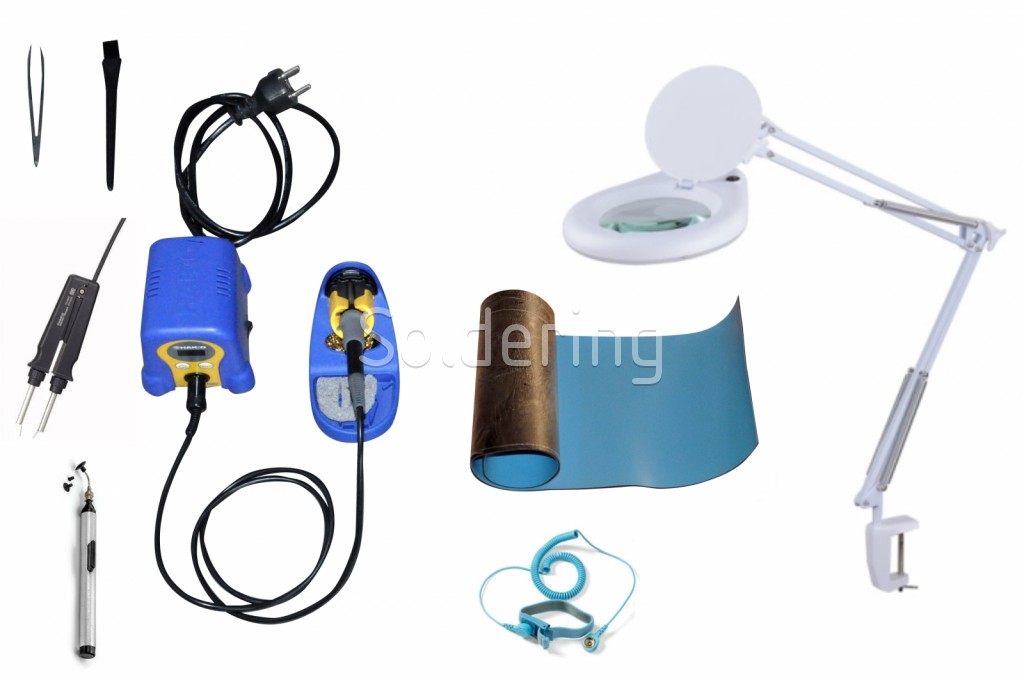

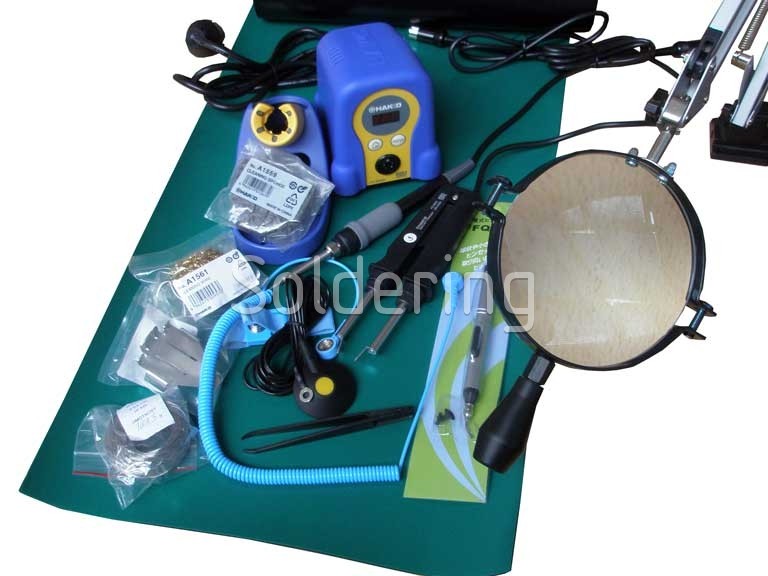

Akční sada obsahuje:

• Digitální ESD / antistatickou pájecí stanici HAKKO FX-888D.
• ESD Paralelní termokleště Hakko FX-8804.
• Držák na paralelní termokleště B3666.
• Vakuovou pinzetu BSC ESD.
• ESD / antistatické lino vhodné na ESD podlahy či ESD pracovní povrchy.
• ESD náramek.
• Uzemňovací kabel k rohoži SI-20BY.
• Propojovací kablík k ESD náramkům SI-10-10X.
• ESD pinzetu plastovou E93305.
• Nýtovací patentku (male) 7804.804.
• Stolní lupu.

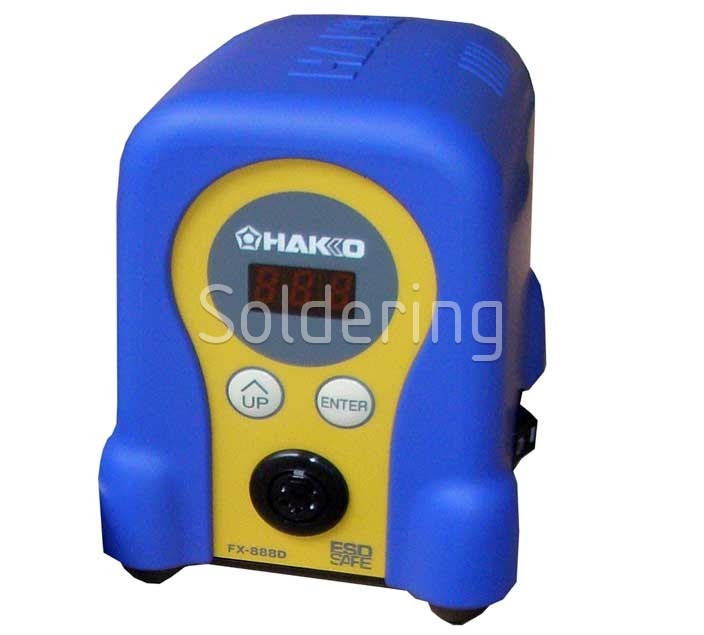

Popis ESD / antistatické digitální pájecí stanice HAKKO FX-888D

• Digitální ESD / antistatická pájecí stanice.
• Pájecí stanice je určena jak pro bezolovnaté pájení, tako pro olovnaté pájení.
• Funkce nastavení režimu, přednastavený režim, funkce ochrany heslem.
• Oddělený design hrotu a ohřívače.
• Podporuje N₂ systém.

Vynikající tepelná obnova

Výkon ohřívače nové digitální pájecí stanice HAKKO FX-888D byl navýšen o 30% ve srovnání s úrovní ostatních konvenčních modelů HAKKO 936 a 937. FX-888D poskytuje vynikající tepelnou obnovu díky řadě pájecích hrotů T18 a jejich skvělé tepelné vodivosti.

Obě tyto vlastnosti umožňují nastavení nižší pájecí teploty a snížení tepelného vlivu na součástky, navíc se redukuje oxidace pájecích hrotů, která zkracuje jejich životnost.

Graf tepelné obnovy

Doba náběhu na 350°C je o 20 sekund rychlejší a pokles teploty hrotu se během nepřetržité práce snižuje.

Metoda měření: Termočlánek je připojen k pájecímu hrotu a teplota pájecího hrotu je měřena během pájení na papírovou fenolovou měděnou desku každé 3 vteřiny.

Deska: papírová fenolová měděná deska.

Nastavení teploty: 350°C.

Pájka: Bezolovnatá pájka (Sn/Ag/Cu) ø 1,6 mm x 5 mm.

Porovnání výkonu pájecí stanice HAKKO FX-888D s konvenčními stanicemi

Čas potřebný pro tu samou práci se snižuje, čímž se výrazně zvyšuje efektivita práce.

Metoda měření: Termočlánky jsou připevněny na pájecí hrot a pájenou část na desce. Čas, do kterého se pájená část neohřeje na 250°C, se měří na 5 bodů.

Deska: papírová fenolová měděná deska.

Použitá komponenta: konektor.

Nastavení teploty: 360°C.

Pájka: Bezolovnatá pájka (Sn/Ag/Cu) ø 0,5 mm.

Uživatelsky přívětivý design

Malé rozměry

Tělo kompaktní pájecí stanice vyžaduje prostor pouze 100 x 120 mm. A co víc, body, které přicházejí do kontaktu s podložkou, jsou umístěny co nejblíže k vnějšímu okraji těla stanice, takže je velmi stabilní.

Jednoduchá a snadná obsluha

Pouze se dvěma ovládacími tlačíky UP a ENTER uprostřed pájecí stanice je práce jednoduchá a snadná. Dokonce i pokud nejste obeznámeni s provozem strojů, můžete pracovat s touto stanicí bez problémů.

Kovový držák s řadou funkcí

Kovový držák má stejnou barvu jako pájecí stanice a je součástí balení. Vysoce funkční kovový držák zlepšuje nejen snadnost použití, ale také přináší pocit vizuální konzistence pracovního prostředí.

Přesné nastavení teploty

Digitální diplej

Pájecí stanice FX-888D obsahují digitální diplej, který usnadňuje kontrolu nastavené teploty.

Funkce heslo

Nastavení pájecí stanice lze uzamknout pomocí hesla, aby se zabránilo jejich neočekávané změně. Samozřejmě lze omezit všechny změny nastavení, nebo pouze zabránit uživatelům přechod v konkrétních režimech. Tato funkce umožňuje vybrat si styl použití nejvhodnější pro Vaše pracoviště.

Přednastavené funkce

Tato funkce je velmi užitečná, pokuch chcete změnit nastavenou teplotu tak, aby vyhovovala konkrétním pracovním částem, komponentám nebo typům pájecích hrotů. Stačí zvolit požadovanou teplotu z výběru přednastavených teplot, které byly předem nastaveny (může být uloženo až 5 přednastavených teplot). Přednastavená funkce může zabráti problémům a docílit lepší zpracovatelnosti.

Nastavení režimu

Regulace teploty* je nezbytnou součástí každého přísného systému kontroly kvality. S režimem nastavení se nyní stává dříve nepříjemný postup jednoduchým nastavením naměřené teploty hrotu.

*Nastavte teplotu hrotu tak, aby odpovídala nastavené teplotě, v přpadě, že existuje rozdíl mezi těmito teplotami v důsledku tvaru hrotu, výměně ohřívače nebo jiných faktorů.

Široké možnosti rozšíření pájecí stanice

N₂ (dusíkový) vzduchový systém HAKKO FX-8802

Prostorově úsporný dusíkový systém výrazně redukuje defekty při pájení. Antioxidační systém a předehřev výrazně zlepšují pájitelnost.

Příklad konfigurace dusíkového systému k pájecí stanici FX-888D:

* Poznámka: generátor dusíku a měřič toku dusíku se musí objednávat samostatně.

Pájení jednou rukou - pájecí pistole s podavačem pájky FX-8803

Příklad konfigurace pro pájení jednou rukou:

* Poznámka: pájecí pistole a podavač pájky se musí objednávat samostatně.

Systém termokleští

Příklad konfigurace systému s termokleštěmi:

* Poznámka: termokleště a kryt se musí objednávat samostatně.

Technická specifikace

Pájecí stanice:

• Spotřeba energie: 70 W.
• Rozsah teplot: 200 - 480 °C.
• Stabilita teploty: ± 1 °C při klidovém stavu teploty.
• Výstupní napětí: AC 26 V.
• Rozměry (š x h x v): 100 x 120 x 120 mm.
• Hmotnost: 1,2 kg.

Pájecí ručka:

• Spotřeba energie: 65 W (26 V).
• Odpor hrotu vůči zemi: < 2 Ω.
• Potenciál hrotu vůči zemi: < 2 mV.
• Topné těleso: keramické.
• Standardní pájecí hrot: tvar B (č. T18-B).
• Délka kabelu: 1,2 m.
• Celková délka: 217 mm (s pájecím hrotem B).
• Hmotnost: 46 g (s pájecím hrotem B).

ESD specifikace:

Pro výrobu tohoto produktu byly využity vodivé materiály, které slouží jako opatření před statickou elektřinou. Tento produkt proto může být používán pro pájení elektrostaticky citlivých součástek.

Náhradní díly

	Kód	Popis
	FH-800-01BY	Kovový držák (modrožlutý) Sada obsahuje kovový držák, čisticí houbičku, gumový čistič a čisticí drátky
	FX-8801-01	Pájecí ručka FX-8801 65W (26 V)
	A1560	Topné tělísko 65 W (26 V)
	B1785	Matka
	B2022	Čep
	B3469	Krytka hrotu
	A1559	Čisticí houbička
	A1561	Čisticí drátky
	B3474	Gumový čistič

Série pájecích hrotů

• Řada pájecích hrotů: HAKKO série T18.
