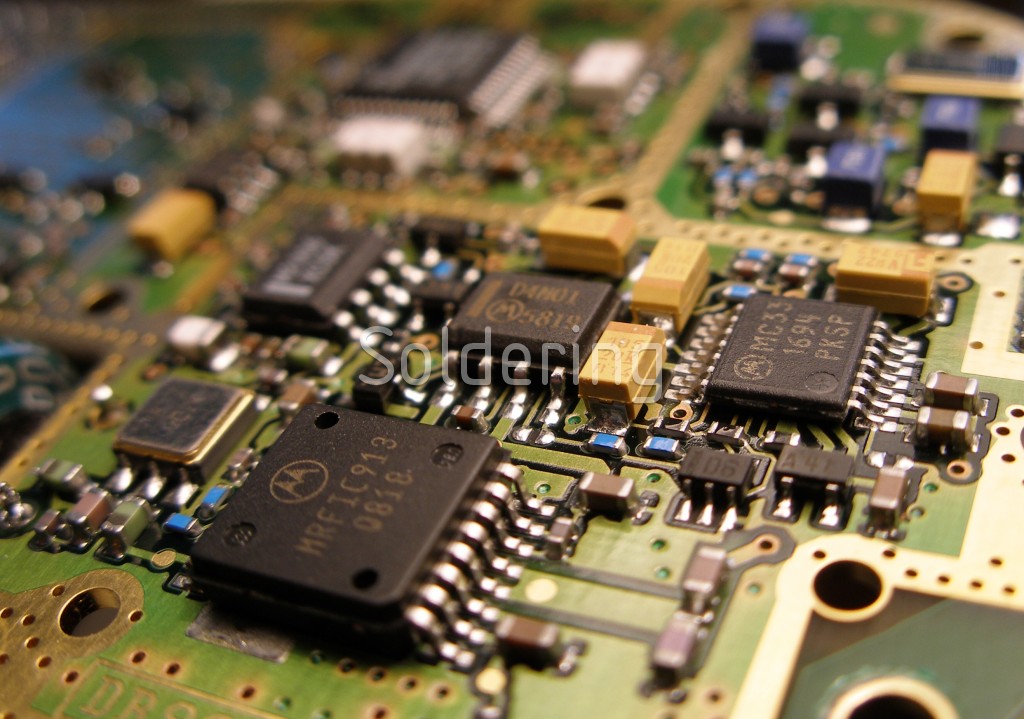

Osazování desek plošných spojů (SMT a THT montáž)
Na objednávku, termín upřesníme e-mailem
Díky spolupráci se specializovaným výrobním partnerem nabízíme kvalitní osazování moderních elektronických sestav včetně pájení přetavením, pájení na vlně a kombinované montáže.
Zajišťujeme profesionální osazování desek plošných spojů technologií SMT i THT pro prototypovou, malosériovou i sériovou výrobu. Služba je určena výrobcům elektroniky, vývojovým firmám, servisním organizacím i školám a výzkumným pracovištím.
Zakázky přijímáme včetně technologického posouzení výrobních podkladů. Správně připravená dokumentace výrazně urychluje zpracování zakázky a snižuje výrobní náklady.
Nabízené služby
- SMT osazování DPS
- THT osazování DPS
- kombinovaná SMT/THT montáž
- prototypová výroba
- malosériová a sériová výroba
- pájení přetavením (reflow)
- pájení na vlně
- dodávka s materiálem zákazníka nebo po individuální dohodě
Jak objednat službu
Zašlete nám na e-mail abetec@abetec.cz:
- kusovník (BOM),
- osazovací výkres,
- Gerber data (pokud jsou k dispozici),
- požadovaný počet kusů,
- informaci, zda dodáváte vlastní součástky a DPS.
Po kontrole podkladů vám připravíme cenovou nabídku a navrhneme optimální způsob výroby.
Požadované podklady k poptávce
Pro zpracování cenové nabídky a zahájení výroby doporučujeme dodat následující dokumentaci:
Kusovník (BOM)
Kusovník by měl obsahovat:
- označení součástek shodné s osazovacím výkresem,
- hodnotu a typ součástky,
- označení pouzdra,
- sjednocené položky stejných součástek pod jednou pozicí,
- případně doplňující informace potřebné pro osazení.
Osazovací výkres
Osazovací dokumentace by měla obsahovat:
- jednoznačné označení všech součástek,
- správné označení polarity,
- identifikaci speciálně montovaných součástí,
- označení komponent nevhodných pro pájení na vlně,
- informace o případném lepení komponent pro pájení na vlně.
Doporučené výrobní podklady
Pro urychlení přípravy výroby doporučujeme přiložit:
- Gerber data,
- Pick & Place data (centroid),
- výrobní výkres DPS,
- informace o použité povrchové úpravě DPS,
- požadovaný počet kusů.
Požadavky na dodání součástek
Pokud dodáváte vlastní materiál:
- součástky dodávejte označené a roztříděné,
- SMD součástky ponechte pokud možno v originálních páskách nebo kotoučích,
- součástky citlivé na vlhkost dodávejte v originálním balení,
- ESD citlivé komponenty musí být přepravovány v odpovídajících antistatických obalech.
Požadavky na DPS
Pro zajištění bezproblémového osazení doporučujeme:
- nepřesahovat součástkami přes okraje DPS,
- zachovat minimální odstup od okraje desky alespoň 2,5 mm,
- navrhovat DPS podle běžných zásad pro SMT a THT výrobu.
Důležité upozornění
U některých typů povrchových úprav DPS může docházet k problémům s pájitelností. Při zasílání poptávky proto vždy uveďte použitou povrchovou úpravu desky.
Kvalita výsledného osazení je mimo jiné závislá na kvalitě dodaných DPS a komponent. Za vady způsobené nekvalitními nebo poškozenými podklady, součástkami či deskami plošných spojů nelze převzít odpovědnost.
Pro více informací nás můžete kontaktovat pomocí formuláře níže, nebo na e-mail abetec@abetec.cz.
