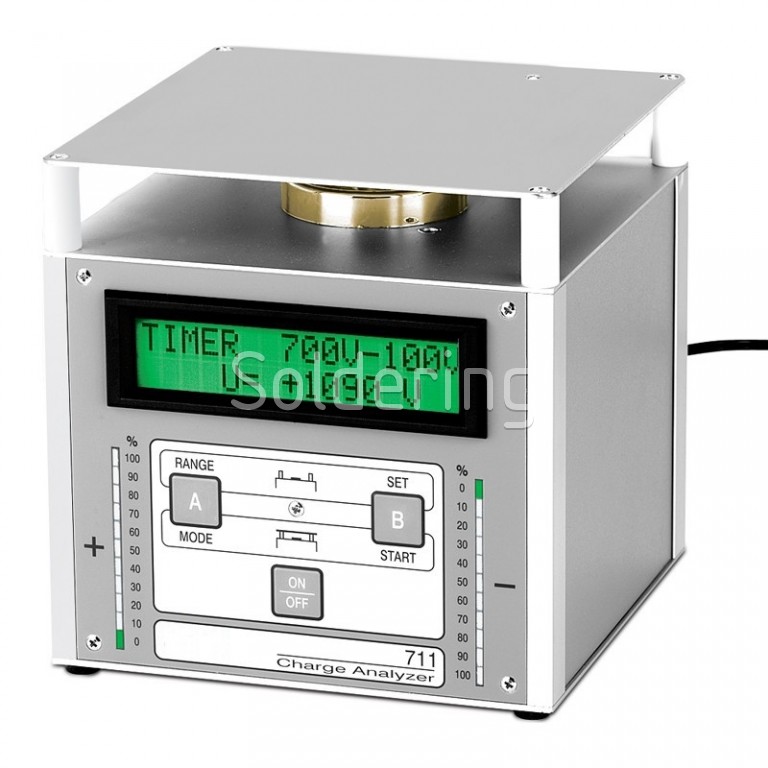

Analyzátor elektrostatického pole SCS 711

• Určen pro testování výkonu produktů používaných pro kontrolu a eliminaci elektrostatického náboje.
• Měření elektrostatického pole.
• Měření napětí.
• Měření potenciálu nabitých objektů.
• Měření času rozpadu statického náboje.
• Měření vyváženosti ionizujícího zařízení.
• Ověřuje všechny funkce ionizátoru.
• Přesně měří elektrostatické náboje, úroveň rovnováhy a účinnost neutralizace.
• Používá se tam, kde je třeba měřit dobu vybíjení.
• Digitální displej odstraňuje nutnost přepočtu naměřených hodnot, snadno se čte.
• Testuje pokojové i lokalizované ionizační systémy.
• Vestavěná dobíjecí NiHM baterie nebo AC adaptér.
• NIST kalibrovaný.

SCS 711 analyzátor je elektronické zkušební zařízení určené pro snadné použití. Lehká a kompaktní konstrukce nabízí velkou univerzálnost pro všechna pracoviště. Může být použit jako laboratorní analytický nástroj, který hodnotí výkonnost ionizačního zařízení, antistatických obalů, pracovních ploch či personálního uzemňovacího systému. Je vhodný také jako demonstrační nástroj při školení ESD koordinátorů a operátorů.

Všechna nastavení parametrů jsou řízena vestavěným EEPROM. Tyto parametry jsou ve výchozím nastavení při každém zapnutí analyzátoru. V případě poruchy přístroj zobrazí odpovídající zprávu a pak se automaticky vypne.

Napájení analyzátoru

Analyzátor je napájen pomocí vestavěných dobíjecích NiMH baterií nebo AC adaptéru. Je-li přístroj napájen z baterií, pro prodloužení výdrže baterií nefunguje podsvícení LCD displeje. Tato úsporná funkce se zapíná do 60 sekund po posledním měření nebo zmáčknutí tlačítka. Během provozu na baterie se také změní kontinuální indikační LED proužek na bodové (akční) zobrazení.

V případě nízkého stavu baterií se analyzátor automaticky vypne. Nejdříve však zobrazuje upozornění LOW BATERIE a poté SWITCHING OFF UNIT. Doba nabíjení je cca. 14 hodin s vypnutou jednotkou.

Dva svislé pruhy LED pásek indikují 0 - 100% úroveň nabití desky a polarity a jsou umístěny na levé a pravé straně čelního panelu. Alfanumerický LCD displej umožňuje uživateli dodržovat zásady statické ochrany. Vysoká přesnost činí jednotku ideální pro analýzu výkonnosti výrobku. Všechna rozhraní a připojení jsou provedena na zadní straně jednotky. SCS 711 analyzátor lze připojit k y (t) - záznamníku dat, a to pomocí ± 2 V analogového výstupu.

Vzdálená sonda

Vzdálená sonda statického pole je připojena pomocí čtyřpinové kruhové zásuvky nacházející se na zadní straně přístroje. Snímač pracuje na stejném principu, jako celý přístroj. Tato funkce umožňuje uživateli držet sondu při měření v ruce nebo na pevném místě v odlehlých místech. Měřená vzdálenost se sondou je 1, 2, 5, 10 a 20 centimetrů. Vestavěný mikroprocesor automaticky převádí naměřenou intenzitu pole přes zvolenou vzdálenost na  ekvivalentní potenciál v jednotkách napětí. Displej automaticky přepne hodnoty z voltů na kilovolty.

Operační funkce

Při připojení vhodné elektrody nebo senzoru se automaticky aktivují následující provozní funkce. Pro přepínání mezi těmito operačními funkcemi se pro ověření zobrazuje na displeji CHANGE MODE OF OPERATION.

Analyzátor se skládá ze čtyř typů nezávislých provozních funkcí:

1. Senzor měření statického pole - měření elektrostatického pole.
2. Voltmetr - měření potenciálu na nabitých objektech.
3. Doba rozpadu statického náboje - měření rozpadu náboje a rovnováhy ionizujícího zařízení pomocí metody CPM.
4. Vzdálená sonda - měření potenciálu na nabitých objektech v uzavřených prostorách.

Technická specifikace

• Rozměry: 152 x 152 x 152 mm.
• Hmotnost: 1,8 kg.
• Napájení: vestavěné NiMH dobíjecí baterie, 1400 mAH, dobíjecí čas 14 hodin, AC adaptér 12 VDC / 500 mA.
• Pracovní doba: cca 4 hodiny při plném dobití.
• Přesnost: ± 10 % rozsahu měření.
• Pracovní funkce: CPM (pozitivní, negativní, automatická), voltmetr, měřič pole.
• Rozhraní: analogový výstup ± 2 V (± 1 V při 500 V voltmetru), vstupní a výstupní poměr při režimu voltmetru: 25 VDC = 12,5 na 1100 VVDC = 50 na 1, 500 VDC = 500 na 1, 1000 VDC = 500 na 1, 5000 VDC = 2500 na 1.
• Vzdálená sonda: průměr 34 mm.
• Displej: dva 11 segmentové pozitivní a negativní LED proužky, indikátor nabití, 16 číselný alfanumerický LCD displej.
• Nastavení CPM funkce: startovací napětí 600 V - 1200 V při 1 V kroku, ukončovací napětí 1 V - 500 V při 1 V kroku.
• Čas rozpadu statického náboje: 0,1 - 99,9 sekund.
• Čas offsetového napětí: 0 sekund (neurčitý čas, CPM v plovoucím módu), 1 - 10 sekund (1 sec krok), 10 - 60 sekund (10 krok).
• Operační funkce voltmetru: rozsah 25 V, 100 V, 500 V, 1,0 kV, 5,0 kV a automatický rozsah.
• Operační funkce fieldmetru: rozsah manuální 1,25 kV/m, 5 kV/m, 25 kV/m, 50 kV/m, 250 kV/m a automatický rozsah.
• Elektrodová deska: VA - ocel (152 x 152 mm), vyjímatelná, kapacitance 20 ± 2 pF.
• Elektrodový pohár: pozlacená elektroda s 4 mm banánkovou zdířkou, pro měření napětí.
• Výběr operační funkce: představená je "FIELD METER", další automatické nastavení je dle použité elektrodové desky nebo poháru.
